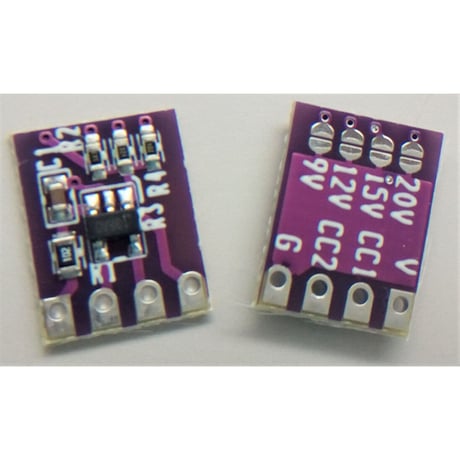

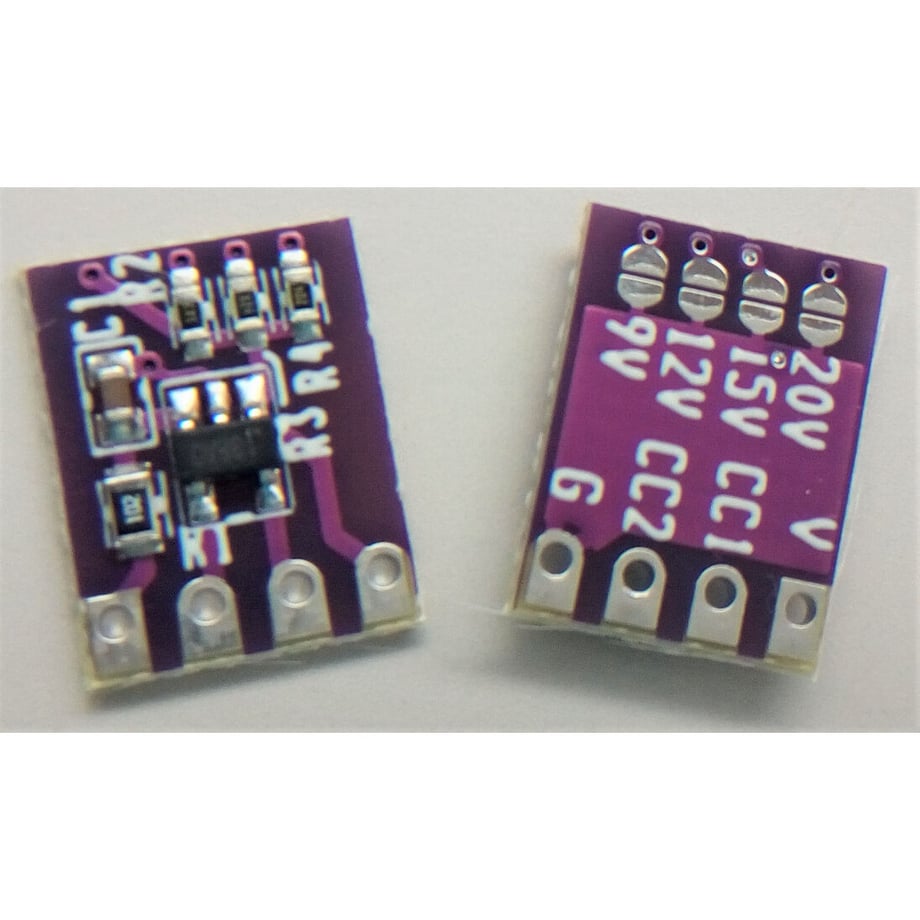

USB PD トリガーモジュール 全PDO電圧出力対応 (60W/100W)DIY用

800円

送料についてはこちら

  • 60W

    ¥800

  • 100W

    ¥800

    残り1点

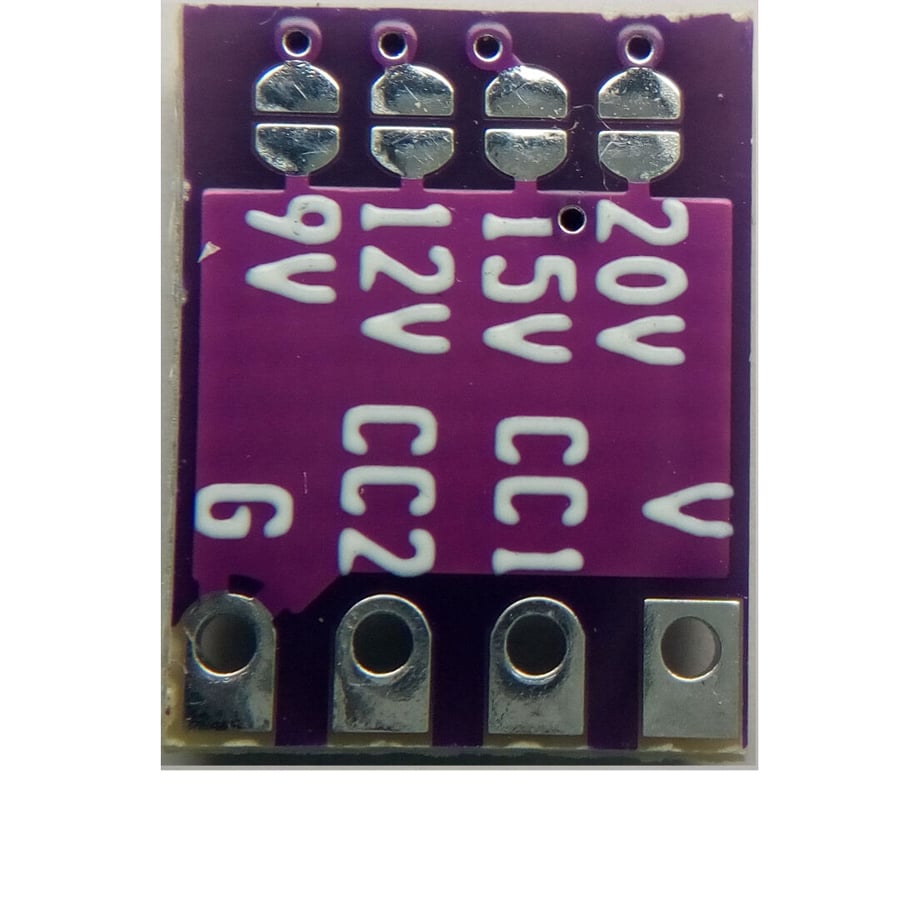

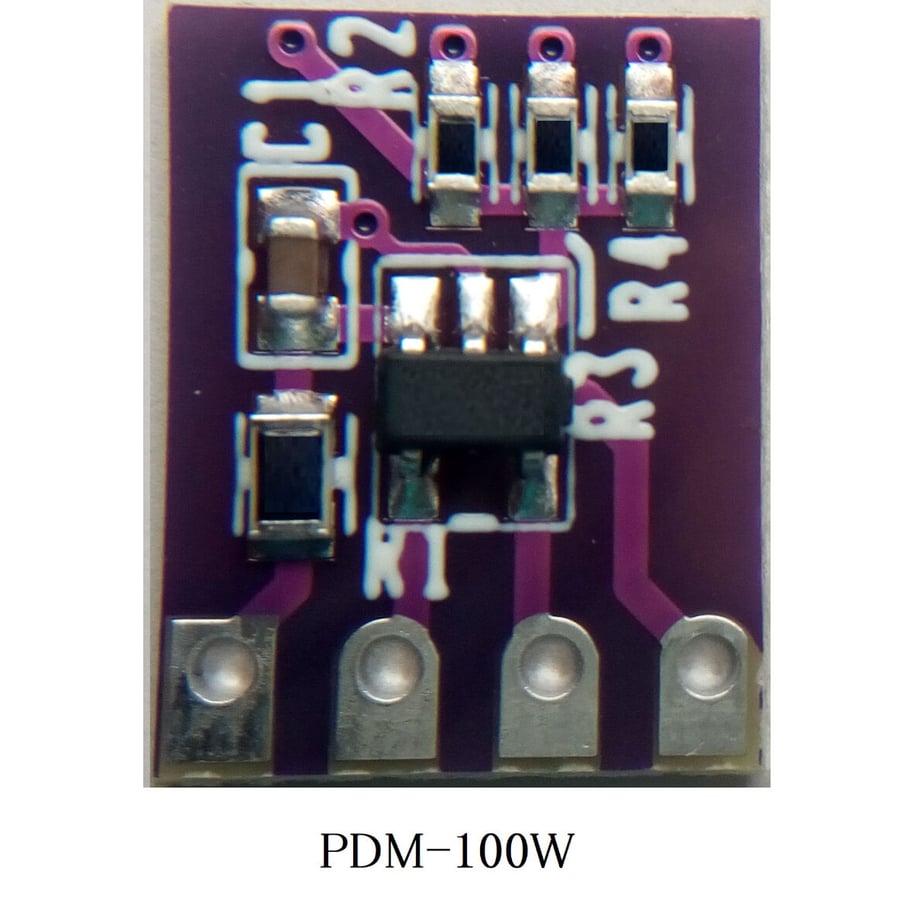

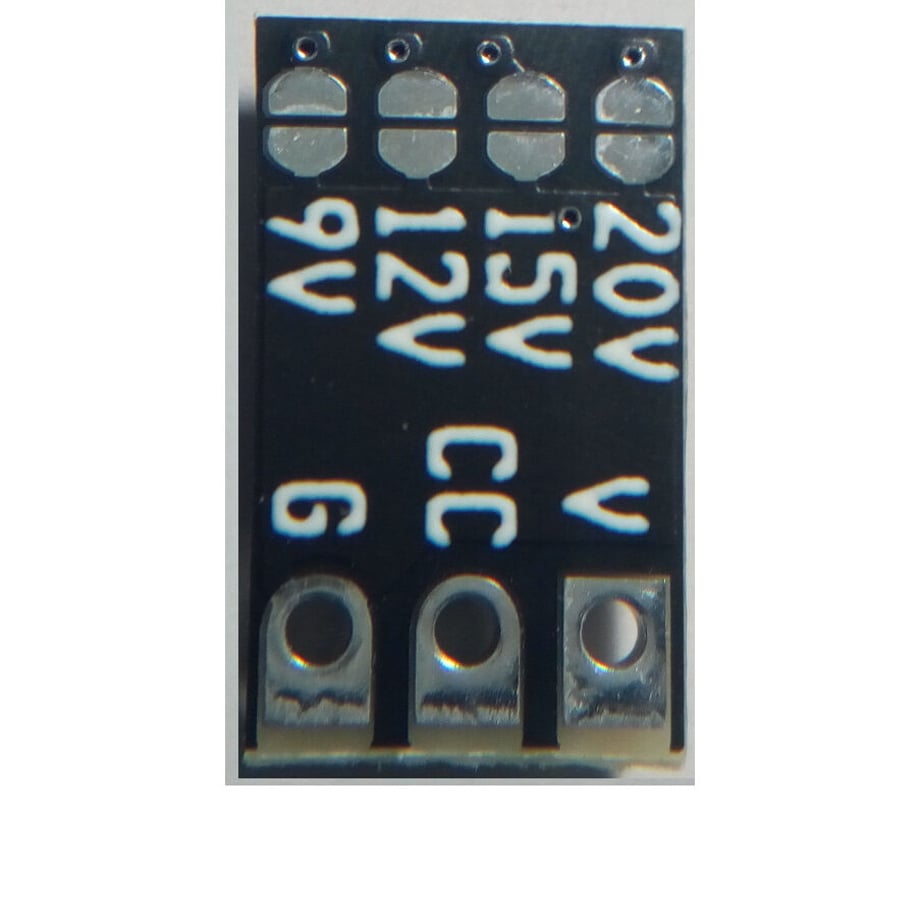

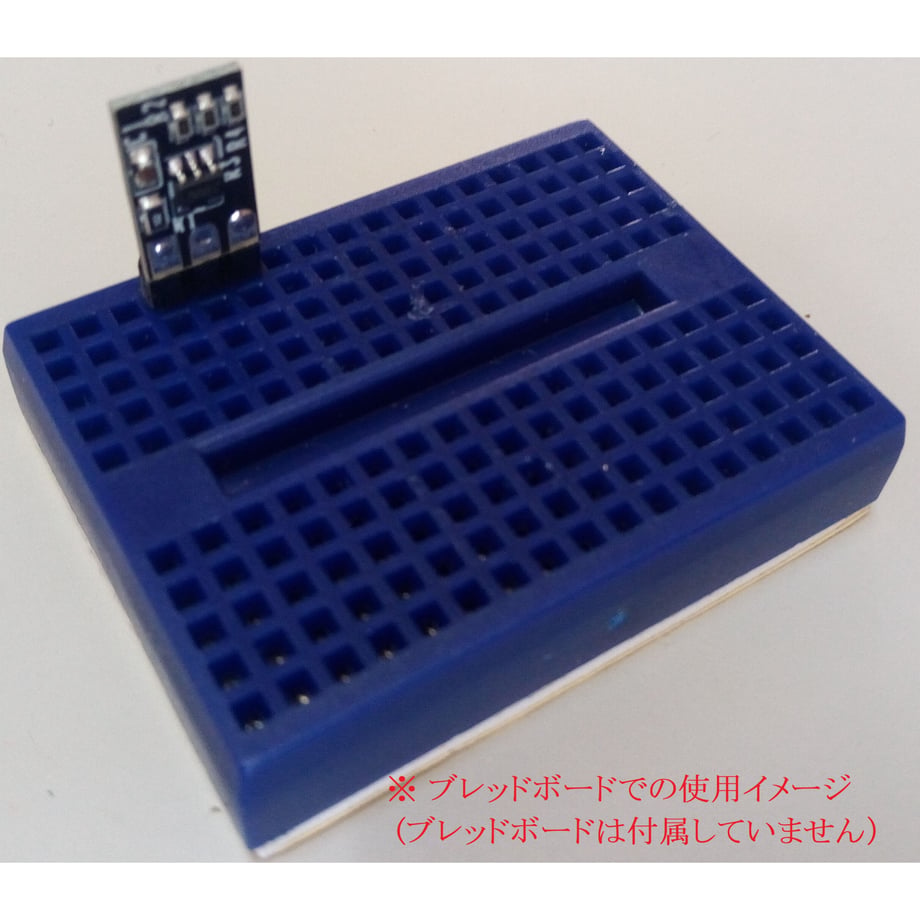

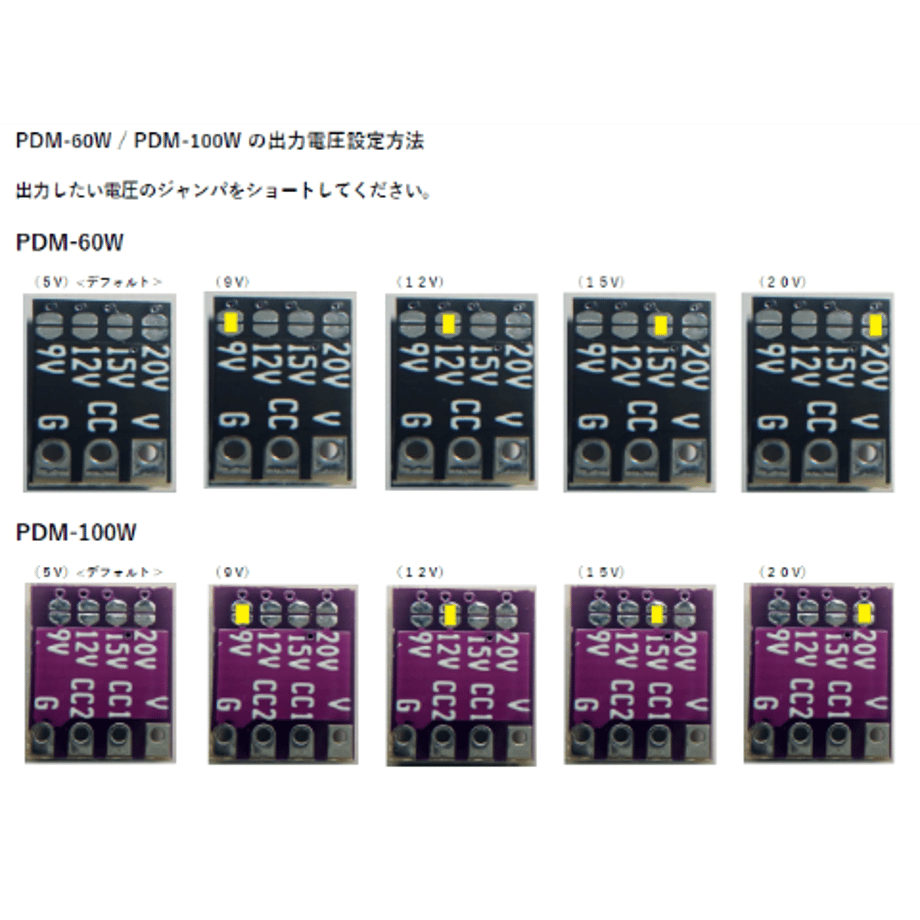

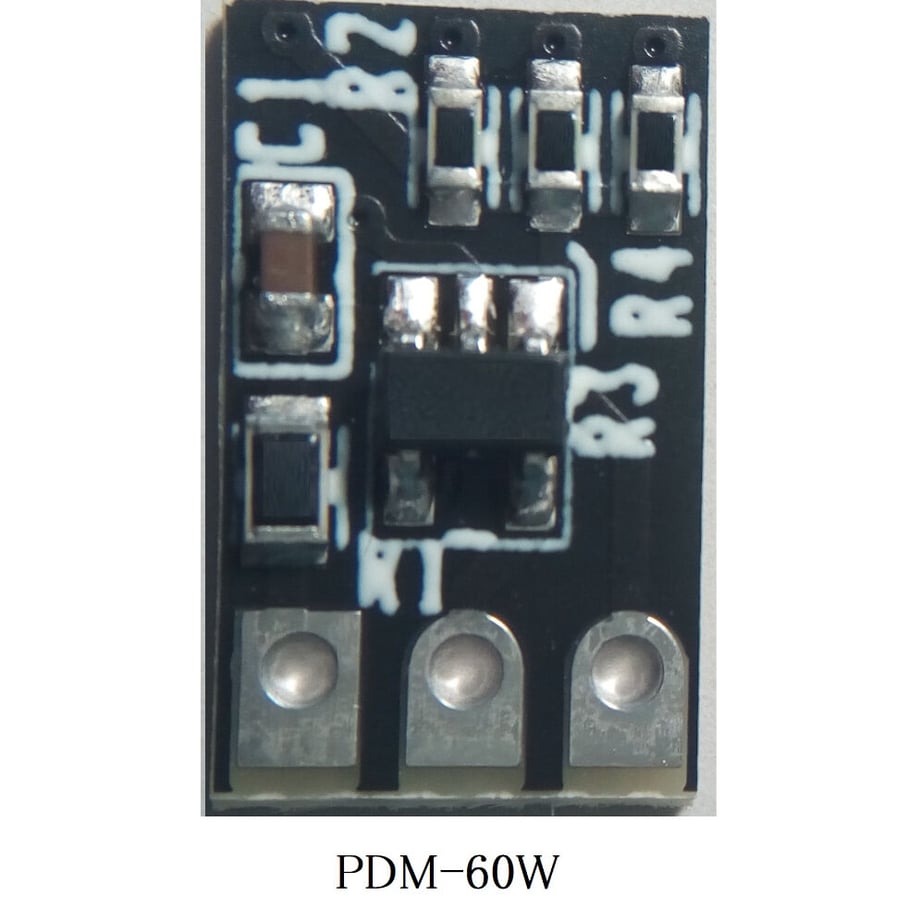

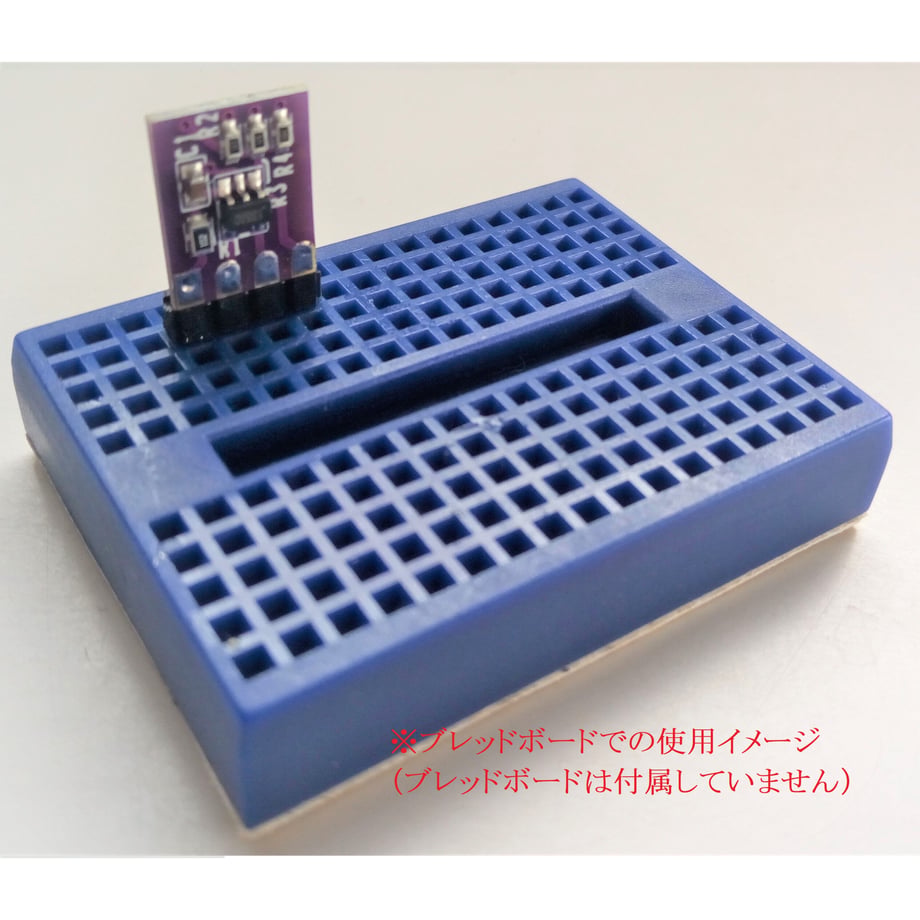

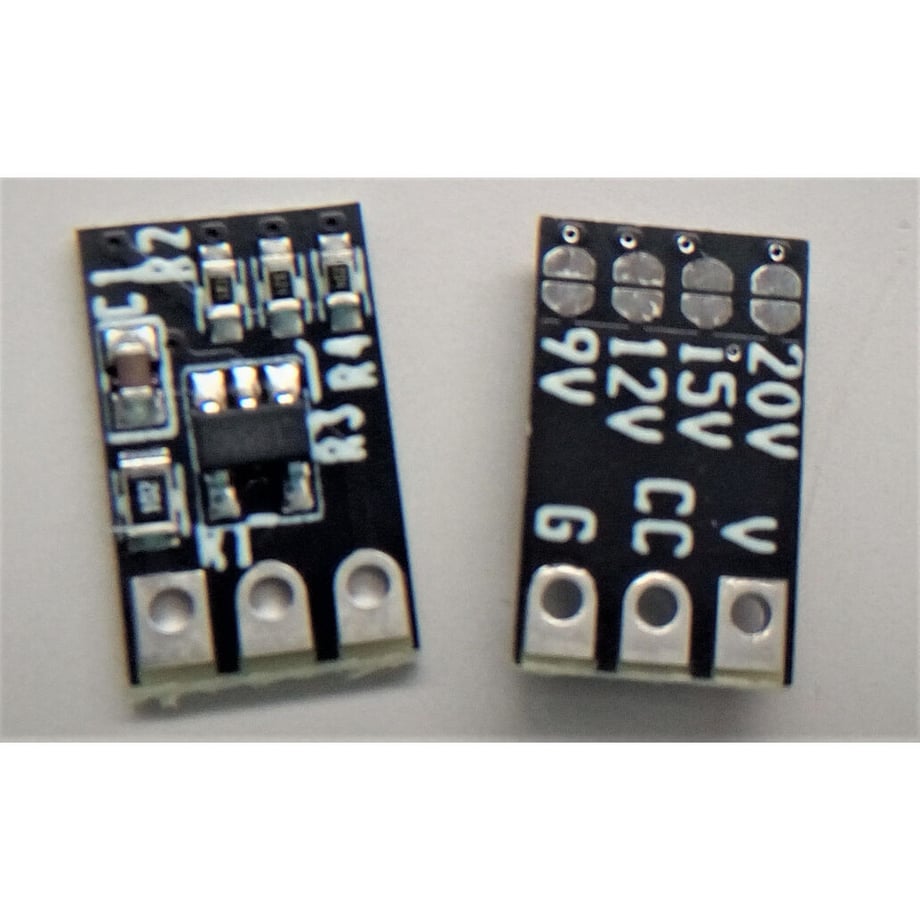

・USB PD対応のACアダプタやモバイルバッテリーから、指定した電圧を取り出すDIY用USB PDトリガーモジュール。 ・基板上のパッドの短絡組み合わせにより、DC5V/9V/12V/15V/20Vの出力が可能。(5V/9V/12V/20Vで充電器側の対応する出力電圧に依存します) ・出荷時は5V出力。 ・入力ピンは2.54mmピッチでブレッドボードなどで利用可能。(ピンヘッダーは付属していません) ・出力はType CコネクタなどのVBUS/GNDピンと直接接続してください。(中継基板ではありません) ・60W用と100W用の2種があります。 =PDM-60W= 商品の説明 ・Type C ソケットで使用する場合、3Aまで取り出すことが出来ます。 ・Type C プラグで使用する場合、3Aまで取り出すことができます。 ・USB電源5Vを昇圧するものではありません。(USB C PDに準拠した製品ではありません) ・入力ピン:2.54mmピッチ3ピン(VBUS/CC/GND) ・基板サイズ:7.62mmx12.7mm ・基板上のパッドを短絡することで5V,9V,12V,15V,20Vの固定電圧が出力されます。(可変ではありません) ・対応電流:3A(最大)。 =PEM-100W= 商品の説明 ・eMarker内蔵。 ・Type C ソケットで使用する場合、eMarker内蔵ケーブルと併用することで5Aまで取り出すことが出来ます。(非内蔵ケーブルの場合は3Aまでとなります) ・Type C プラグで使用する場合、eMarker機能を利用することで5Aまで取り出すことができます。 ・USB電源5Vを昇圧するものではありません。(USB C PDに準拠した製品ではありません) ・入力ピン:2.54mmピッチ4ピン(VBUS/CC1/CC2/GND) ・基板サイズ:10.16mmx12.7mm ・基板上のパッドを短絡することで5V,9V,12V,15V,20Vの固定電圧が出力されます。(可変ではありません) ・対応電流:5A(最大)。 ※商品に添付する「使い方」に従って使用してください。 ※PD対応の電源機器によっては無負荷(100mA以下など)状態が続くと給電を停止する製品があります。その場合は接続し直す必要があります。 ※充電器の仕様によっては複数接続すると5V出力になる場合があります。 ※PD対応の電源機器からでないと電圧を取り出せません。 ※出荷時は5V出力になっていますので、使用前に出力電圧を十分に確認してください。 ※12VはUSB PD規格ではありませんので、非対応製品に接続した場合は9Vが出力されます。 ※接続して出力されない場合は、USB Type-C側のコネクタを裏返して再度接続してください。 ※使用する電流に対応するケーブルを使用しないと加熱・火災の恐れがあるので十分に注意してください。 ※ご使用の際は、接続する機器の動作電圧と極性をよく確認してください。 ※注意(免責)>必ずお読みください。 ※機器によっては破損や事故を招く可能性があります。 ※機器の破損や事故、その他損害についての一切の保証は致しません。 Amazon販売URL 60W https://www.amazon.co.jp/dp/B0BL8LQCHH?ref=myi_title_dp&th=1 100W https://www.amazon.co.jp/dp/B0BL8JNGJL?ref=myi_title_dp
